Skema Rangkaian Pengusir Nyamuk Sederhana



Skema Rangkaian Pengusir Nyamuk Sederhana - rangkaian ini berfungsi untuk mengusir nyamuk yang ada ruamh atau sekitar kita. Rangkaian ini bisa kita nyalakan saat akan tidur sebagai pengganti obat nyamuk bakar, obat nyamuk oleh atau obat nyamuk jenis lainnya. .


Daftar komponen rangkaian Pengusir Nyamuk:
R1, R2                  10 KΩ
R3, R4                  560 KΩ
C1                        82 pF
C2                        330 pF
Tr1, Tr2                BC 547

Rangkaian dasar dari pengusir nyamuk elektronik adalah rangkaian flip-flop, hanya frekuensinya saja yang harus diatur, rangkaian ini menggunakan flip-flop dengan bentuk gelombang yang tidak simetri sehingga diperoleh frekuensi dasar 5 KHz dengan komponen harmoniknya

Sumber : http://elektrorangkaian.blogspot.com/2014/02/skema-rangkaian-pengusir-nyamuk.html


Read More Add your Comment 1 comments


Membuat Alat Pendeteksi Orang Berbohong



Selamat datang kembali di Pusat Pengetahuan dan Teknologi, Kejujuran merupakan hal yang sangat di butuhkan oleh orang yang percaya bahwa dosa itu ada, sebab dengan kejujuran hidup kita akan merasa damai dan tidak mempunyai beban pikiran dalam hidup.  Kejujuran merupakan suatu perilaku yang mahal harganya, sehingga uang pun tak bisa untuk membelinya. Mencari orang jujur tak semudah kita membalikkan telapak tangan, dan itu sudah menjadi fenomena misteri dalam kehidupan. Dan saya yakin anda yang membaca artikel ini pun  juga pernah melakukan perbuatan dosa tersebut, yaitu : " berbohong ". Benar atau tidak pendapat saya tergantung pada hati nurani anda masing-masing.


Dalam posting saya kali ini akan mencoba membuat sebuah alat yang mungkin sangat membantu anda dalam memecahkan suatu masalah dalam kehidupan sehari-hari kita. Alat yang akan kita buat kali adalah " Alat Pendeteksi Orang Berbohong ". Alat yang saya buat kali ini sangat membantu anda yang membutuhkan bantuan jika memang posisi kita sudah terdesak dan ingin tahu keadaan yang sebenarnya. Rangkaian ini sangat sederhana dan komponen pendukung mudah didapatkan di pasaran. Atau jika anda mempunyai barang barang elektronik bekas misalnya : radio, walkman, tape compo, lampu efisiensi yang sudah rusak dan tak terpakai lagi silahkan anda memanfaatkannya untuk mencoba membuat sebuah rangkaian alat pendeteksi kejujuran bila anda merasa teman anda, rekan kerja , maupun pacar anda mempunyai gerak gerik yang mencurigakan bahkan mungkin bermain main di belakang tanpa sepengetahuan kita.

Komponen yang dibutuhkan adalah :

1. Transistor Tipe NPN >> dalam proyek percobaan menggunakan seri TR BC547
2. 2 buah resistor 1 M ohm
3. Resistor 10 K ohm
4. Resistor 47K ohm
5. Resistor 470 ohm
6. Capasitor keramik 100 nF
7. Trimpot / Potensiometer VR 50 K

*Note : Jika anda belum bisa membaca nilai resistor anda bisa lihat kodenya disini

Inti pada rangkaian alat pendeteksi orang berbohong ini adalah tiga buah Transistor Tipe NPN dan rangkaian R,C ( resistor dan capasitor ) sebagai  komponen pasifnya untuk resistensi yang terjadi pada probe ujung jari. Skema rangkaian alat pendeteksi kebohongan dapat dilihat pada gambar di bawah ini :
Rangkaian Pendeteksi Orang Berbohong

Prinsip kerjanya sangat sederhana yaitu jari merupakan daerah yang paling berpori dalam tubuh dan sangat sensitif untuk dilakukan pengukuran pada nilai resistansi yang terjadi akibat tekanan yang dialami oleh seorang yang akan kita deteksi dengan perubahan nilai resistansi yang di akibatkan oleh keringat. Semakin orang yang kita deteksi berkeringat dan takut akan kesalahannya indicator led 2 akan menyala merah dan itu merupakan suatu kejanggalan dan orang tersebut dapat dikatakan bersalah.

alat pendeteksi orang berbohong
Gambar bentuk rangkaian dalam rakitan PCB ( Printed Circuit Board )


Alat ini tidak sepenuhnya memberikan respon 100 % keakuratan dalam penilaian kebenaran sebenarnya namun paling tidak bisa membantu kita dalam memecahkan masalah dan layak untuk di coba untuk menambah ilmu dalam dunia elektronika dan kehidupan sehari hari. Sebagai tips agar alat ini bekerja dengan baik berikan pertanyaan - pertanyaan yang dapat menimbulkan efek calon terdakwa dapat tertekan dan berkeringat, gunakan nada keras saat melakukan interogasi. Untuk menyetel tingkat kepekaan alat ini putar trimpot atau potensiometer VR 50 K sesuai kebutuhan anda.

sumber : http://www.eyuana.com/2012/11/membuat-alat-pendeteksi-orang-berbohong.html

Membuat Alat Pendeteksi Ora


Read More Add your Comment 2 comments


Skema rangkaian pengontrol suhu dengan LM35DZ




Sebelumnya kami telah memberikan postingan mengenai skema rangkaian penetas telur otomatis. Rangkaian ini cara kerjanya tidak jauh berbeda yakni untuk mengontrol suhu ruangan agar konstan pada suhu tertentu. Rangkaian ini outputnya menggunakan relay yang bisa diaplikasikan misalnya untuk mesin penetas telur otomatis, atau untuk menggerakan kipas angin di ruangan, atau untuk pengontrol suhu di mobil. Rangkaian ini memakai sensor suhu LM35DZ.  Ketika LM35DZ mendeteksisuhu lebih tinggi dari tingkat preset (ditetapkan oleh VR1), maka relai akan bekerja. Ketika suhu turun di bawah suhu presetrelay akan mati. Rangkaian dapat didukung oleh AC atau DC 12V pasokan daya atau baterai (100mA min.).

Skema rangkaian
Skema rangkaian pengontrol suhu LM35DZ
Layout PCB

Layout pcb pengontrol suhu LM35DZ

Daftar komponen:
IC1 : LM35DZ
IC2 : TL431
IC3 : LM358
LED1 – 3mm or 5mm LED
Q1 – General purpose PNP transistor ( A1015,…) with E-C-B pin-out)
D1, D2 — 1N4148
D3, D4 — 1N400x (x=2,,,,.7)
ZD1 — Zener diode, 13V, 400mW
Preset (trim pot) : 2.2K (Temperature set point)
R1 – 10K
R2 – 4.7M
R3 – 1.2K
R4 – 1K
R5 – 1K
R6 – 33Ω
C1 – 0.1 µF ceramic or mylar cap
C2 – 470 µF or 680 µF electrolytic cap. (16V min)
Relay – DC12V DPDT, Coil = 400 Ω or higher

Sumber: http://www.escol.com.my


Read More Add your Comment 0 comments


Rangkaian Alat Kejut Listrik Sederhana



Kali ini saya akan memposting rangkaian alat yang digunakan polisi Amerika untuk melumpuhkan penjahat, yaitu alat kejut listrik atau stun gun. Alat ini menggunakan sumber energi berupa baterai 9V, dan akan menghasilkan tegangan sebesar 20.000 volt, tetapi dengan arus yang sangat kecil (hanya beberapa mA saja).


Daftar komponen:

R1: 33KΩ Resistor
R2: 1KΩ Resistor
C1: 100nF Ceramic Capacitor
C2: 10nF Ceramic Capacitor
C3 - C10: 10nF 630V Mylar Capacitor
D1 - D8: 1N4007
Q1: BD679
IC1: NE555
SW1: Push Button Switch
T1: Trafo ferrit kecil

Cara kerja rangkaian Alat Kejut Listrik sebagai berikut, T1 akan menaikkan tegangan dari 9V menjadi ratusan volt. IC 555 digunakan sebagai oscilator gelombang kotak, yang kemudian diumpankan pada transistor BD679. Gelombang kotak inilah yang akan memanipulasi arus DC seolah-olah menjadi arus AC yang dapat menginduksi kumparan pada transformator. Dari trafo tegangan akan dinaikkan lagi menjadi 20kV dengan 8 stage voltage multiplier.

Jarak kedua elektroda paling tidak adalah 5mm, dengan tegangan sebesar itu, rangkaian ini dapat membuat otot menjadi kejang-kejang, maka dari itu anda harus berhati-hati dalam menggunakannya

sumber :  http://elektrorangkaian.blogspot.com/2013/09/rangkaian-alat-kejut-listrik-sederhana.html


Read More Add your Comment 0 comments


Rangkaian Penguat Arus Sederhana



Rangkaian penguat arus atau biasa disebut current booster biasanya digunakan atau berfungsi penguat arus pada perangkat rangkaian adaptor dengan power supply yang memiliki daya rendah. Dan rangkaian penguat arus ini tentu saja untuk meningkatkan power dan kemampuannya guna memberikan suplai aliran arus yang lebih besar.

Biasanya rangkaian penguat arus tersebut menggunakan komponen transistor untuk memperkuat tegangan positif regulator. Dan biasanya rangkaian penguat arus ini bisa anda dapatkan dengan mudah di toko-toko elektronik yang biasanya menjual dengan bebas rangkaian tersebut. Biasanya rangkaian tersebut dijual diatas 200 ribu hingga 300 ribu. Namun jika anda merangkai sendiri, harga yang dikeluakan mungkin hanya seperempatnya saja. Tentu lebih asik jika merangkai sendiri.


Pada skema gambar diatas, rangkaian penguat arus ini menggunakan regulator positif LM 78XX dan juga LM 137 yang dirangkai untuk mendapatkan perkuatan arus tegangan yang diinginkan. Biasanya pada regulator positif ini, hanya mengalirkan arus sebesar 1 Ampere saja. Dan fungsi dari transistor inilah yang bisa membuat nilai dari tegangan arus tersebut meningkat di area regulator tersebut. Besaran dari aliran arus tersebut tentunya bergantung kepada nilai transistor yang digunakan. Makin besar nilai transistor, maka makin besar nilai tegangan arusnya.

Untuk merangkai penguat arus tersebut, anda membutuhkan komponen sebagai berikut :

R1 : 1 R – 2 W
R2 : 10 R – 2 W
C1 : 50 V – 1000 uF
C2 : 35 V – 470 uF
Q1 : TIP 2955
IC1 : 78xx Regulator LM 31

Setelah mendapatkan komponen tersebut, anda bisa memulai merangkainya dengan mengikuti skema gambar di atas. Seperti yang sudah disebutkan diawal, anda bisa menambahkan rangkaian transistor sesuai dengan kebutuhan. Jika anda ingin mengalirkan tegangan yang besar, tentu saja anda harus menggunakan transistor yang memiliki nilai besar juga. Namun jika anda ingin menggunakan tegangan yang kecil, tentu saja kebalikannya. Demikian sedikit informasi mengenai rangkaian penguat arus yang bisa anda lakukan sendiri di rumah.


Read More Add your Comment 1 comments


Skema Rangkaian Stopwatch Sederhana



Berikut ini adalah rangkaian sederhana dari sebuah stopwatch yang dapat menghitung sampai 99 detik. Rangkaian ini menggunakan CD4060, CD4013, CD4033, LTS543 dan beberapa komponen diskrit. Sebuah osilator kristal yang dikendalikan menghasilkan 1HZ pulsa.  Sebuah kristal miniatur 32.768kHz digunakan untuk tujuan pencatatan tersebut.


IC CD4060 (IC1) berisi pembagi tingkatan 14-bit dan bagian osilator. Output 2Hz dari IC1 pada pin 3 diumpankan ke flip-flop IC CD4013 (IC2). IC2 mengkonversi 2 Hz menjadi 1 Hz. Output dari IC2 di pin 1 diumpankan ke IC CD4033 (IC3) melalui switch S1. Membawa pin 5 dari IC3 terhubung ke pin 1 dari CD4033 (IC4) untuk penghitungan lebih lanjut. IC3 dan IC4 mengemudi bersama katoda menampilkan DIS1 dan DIS2 untuk menunjukkan waktu (maksimal 99 detik). Saklar S1 digunakan untuk memulai dan menghentikan waktu/jam. Anda dapat me-reset counter/pemghitung ke nol dengan menekan tombol reset S2.

Untuk pengoperasian yang benar, sambungkan terlebih dulu power supply 9V ke Rangkaian Stopwatch Sederhana lalu reset layar dengan menekan sesaat saklar S2. Layar menampilkan ’00. “Sekarang mulai menghitung, jentikkan saklar S1 ke posisi ‘on’. Pada saat selesainya acara/lomba, jentikkan saklar S1 ke posisi ‘off’. Waktu yang ditampilkan pada layar adalah waktu untuk event tersebut.

sumber : http://elektrorangkaian.blogspot.com/2013/10/skema-rangkaian-stopwatch-sederhana.html


Read More Add your Comment 0 comments


Skema Rangkaian Catu Daya Simetris




Skema Rangkaian Catu Daya Simetris - Catu Daya simetris atau sering juga disebut catu daya keluaran ganda atau penyearah keluaran ganda. Rangkaian power supply simetris ini memang tidak tentukan secara detil untuk nilai output dari transfomer yang digunakan, hal ini dimaksudkan untuk pengguanaan yang lebih flexisbel. Skema rangkaian power supply simetris ini sangat sederhana dan tidak perlu menggunakan PCB untuk merangkaiannya.

Catu Daya simetris atau sering juga disebut catu daya keluaran ganda atau penyearah keluaran ganda. Rangkaian power supply simetris ini memang tidak tentukan secara detil untuk nilai output dari transfomer yang digunakan, hal ini dimaksudkan untuk pengguanaan yang lebih flexisbel. Skema Rangkaian Catu Daya Simetris ini sangat sederhana dan tidak perlu menggunakan PCB untuk merangkaiannya.

Komponen Catu Daya Simetris
  • Transformator 5A-10A CT
  • D1 = Dioda Kuprox 5A – 35A
  • C1, C2 = Elco 4700uF / 50V
Tegangan output transformer untuk power supply simetris ini dapat ditentukan berdasar kebutuhan perangkat yang disupply. Untuk menghindari terjadinya interferensi pemancar radio pada tiap dioda dalam dioda bridge dapat ditambahkan kapasitor non-polar 100nF keramik yang dipasang diluar dioda kuprox. Nilai transformer pada rangkaian power supply simetris ini dapat diubah sesuai kebutuhan dari perangkat atau rangkaian yang disupply dengan Catu Daya Simetris ini.

Source : skemarangkaianpcb.com


Read More Add your Comment 0 comments


Cahaya Super dari lampu LED Super Terang



Proyek pengerjaan lampu kali ini, menggunakan sebuah lampu Pijar super terang yaitu LUXEON tersedia ukuran 1 Watt hingga 5Watt dengan arus konstan 350mA hingga 700mA. Rangkaian yang diterapkan sangat sederhana hanya menggunakan IC LM317 resistor dan sebuah battery 9V.

hpl-led-driver
Cahaya yang dipancarkan juga cukup terang ketika di kegelapan malam. Apalagi lampu Led yang digunakan cukup banyak sekali lebih dari 5 set LED super terang. Sangat cocok digunakan untuk lampu penerangan emergency yang murah meriah dan hemat power atau bisa juga digunakan sebagai lampu sorot hanya ditambahkan lensa plus holdernya ukuran 20mm.

Ide sederhana ini sangat mudah dilakukan tanpa menggunakan peralatan adaptor tegangan 220 VAC, cukup battery 9V saja.
hqdefault
Penerapan utama lampu ini bisa untuk lemari pakaian, kamar mandi, lemari makanan yang membutuhkan penerangan otomatis tanpa saklar manual. Cara kerjanya ketika pintu terbuka akan menekan tombol toggle on/ off sehinga rangkaian terhubung dan lampu led menyala begitu sebaliknya. Lebih jelasnya perhatikan gambar dan komponennya.
driver_led_lm_3172
Komponennya:
  • Battery 9V
  • Saklar SPDT
  • Resistor 3,9 ohm
  • IC Regulator LM317
  • LED Luxeon
Jadi dengan membuat rangkaian driver ini anda bisa menggunakan LED super terang  yang hemat buatan anda sendiri di rumah. Rekan Tronika punya masalah cara pembuatannya silahkan ajukan komentar saja di blog kumpulan ilmu hari ini.

Sumber : http://ihsanelectro.blogspot.com/2013/11/cahaya-super-dari-lampu-led-super-terang.html#ixzz2vUOgvqHg


Read More Add your Comment 1 comments


Merakit Rangkaian Power Bank Sederhana



Mau merangkai sendiri Rangkaian Power Bank atau membeli pabrikan yang harganya mahal?! Seperti anda ketahui sekarang kebutuhan Gadget sangat penting hari ini, hampir setiap saat orang menggunakannya mulai subuh hingga larut malam. Tatkala battery gadget habis pasti akan dicharger  untuk bisa digunakan kembali. Namun, bagaimana jika anda dalam perjalanan?

rangkaian-power-bank-image
Untuk itulah saya akan sedikit berbagi pengetahuan yang sedikit untuk membantu rekan Tronika mengatasi masalah battery habis. Bermula banyaknya rekan-rekan yang bertanya di Thread yang saya posting di Forum Kaskus dan Alhamdulillah HT (Hot Thread) hingga page viewnya mencapai 150 ribuan. Ternyata masih banyak yang belum paham dengan tata letak komponen, sehingga banyak yang gagal.

Tidak bermaksud menggurui namun saya ingin memperjelas rangkaian power tersebut berfungsi dengan baik asalkan jangan sering-sering digunakan, karena sifatnya hanya digunakan saat darurat saja.
Rangkaian charger portable USB ini sebenarnya sudah marak di dunia elektronika, terdiri rangkaian sederhana berbasis IC Regulator LM7805 output tegangan 5 volt sebagai kuncinya.

Kenapa mesti 5 volt, ko bukan 3,7 volt seperti tegangan baterai ponsel?

Pertanya yang sangat bagus. Sebab untuk proses pengisian ulang battery dibutuhkan tegangan lebih tinggi dari tegangan yang diisi. Jadi dengan tegangan output 5 volt dari LM7805 sangat wajar, untuk tegangan sumbernya harus di atas 5 volt (6 volt, 7.2 volt, 9 volt, dan 12 volt).

Perhatikan gambar Rangkaian Power Bank berikut:

rangkaian-power-bank
Komponent List:
1    BT1 = Battery 7.4 Volt,
2    C2 = 1000uF/16V
3    C3 = 470uF/16V
4    R1 = 150 ohm
5    D1 = LED
6    U1 = LM 7805
Tata Letak Komponen di PCB akan terlihat seperti ini, Ini terlihat dari atas PCB seolah-olah warna kuning komponen di gambar bawah ini adalah komponennya terlihat dari atas.
rangkaianpowerbank-schematic

Keunggulan Rangkaian USB Portable Power bank

  • Battery sumber BT1 bisa diisi ulang menggunakan adaptor/ power supply 10 volt, dengan Open Switch SW1.
  • LED 1 sebagai indikator proses pengisian ulang sedang berjalan.
  • Saat pengisian Battery BT1 saklar SW1 bisa di close scwitch sekaligus pengisian ponsel.


Sumber : http://ihsanelectro.blogspot.com/2013/11/rangkaian-power-bank.html#ixzz2vUNwEJO7


Read More Add your Comment 1 comments


Rangkaian Inverter 1000 Watt Berbasis MOSFET



Rangkaian inverter 1000 watt ini ditenagai oleh komponen MOSFET (metal–oxide–semiconductor field-effect transistor) RF50N06 yang sanggup membangkitkan tenaga hingga 1000 watt. Tegangan rata-rata dari MOSFET ini adalah 50 Ampere 60 volt.

rangkaian-inverter-1000-watt
Mungkin rekan tronika yang berada di tempat terpencil yang sulit dijangkau PLN rangkaian ini mungkin sangat bermanfaat. Anda bisa merakitnya dengan mudah sebab beberapa komponen banyak dijumpai di toko komponen elektronika.

Silahkan anda perhatikan rangkaian inverter 1000 watt beserta layoutnya di bawah ini:

rangkaian-inverter-1000-watt
Saya sarankan untuk menggunakan Fuse sebagai pengaman bila terjadi lonjakan arus. Transformator T1 cukup gunakan Traffo ukuran 10 Ampere Besar yang CT (center tap). IC LT1013 bila sulit dijumpai bisa menggunakan IC persamaan LM358 sebagai penggantinya.
rangkaian-inverter-1000-watt-layout
Gambar layout komponen

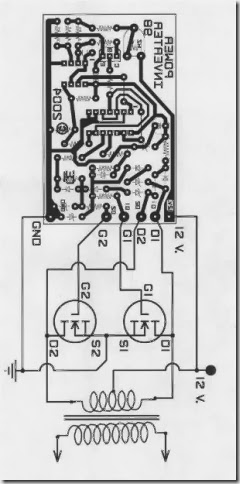

rangkaian-inverter-1000-watt-Mosfet-Layout
gambar single MOSFET

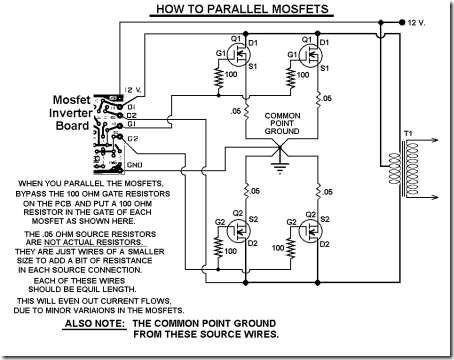

 rangkaian-inverter-1000-watt-Mosfet-Parallel
gambar susunan MOSFET yang diparalel
rangkaian-inverter-1000-watt-Mosfet-PCB
gambar PCB rangkaian inverter 1000 watt
rangkaian-inverter-1000-watt-Transformer
Sebagai alternatif rangkaian yang telah teruji di atas anda bisa bandingkan rangkaian inverter 1000 watt versi lainnya.
rangkaian-inverter-1000-watt-alternative
Semoga rangkain inverter dari dc ke ac ini bermanfat untuk rekan tronika semua. Selamat berkarya!
sumber: circuitstune.com/2011/11/1000-watt-power-inverter.html

Sumber : http://ihsanelectro.blogspot.com/2014/01/rangkaian-inverter-1000-watt-berbasis.html#ixzz2vRSwjZg4


Read More Add your Comment 0 comments


Cara Membuat Lampu Senter Mini



Berjumpa lagi dalam kesempatan tulisan artikel kali ini. Bagaimana kabar semua rekan tronika ? semoga di musim hujan ini anda semua tetap sehat dan tetap fit untuk beraktifitas. Semoga tidak ada yang kena banjir di ibukota dan sekitarnya.
lampu-senter-mini-nyala
Musim penghujan menyebabkan seringnya mati lampu, alangkah baiknya anda membuat sendiri lampu senter sebagai penerangan tanpa harus membelinya dengan harga yang lumayan mahal.

Alat dan Bahan:

  1. 4-5 Led
  2. 1 9v Battery
  3. 9v Battery Clipper
  4. 1 Push Button Switch
  5. PCB matrix ukuran kecil
  6. Selotip perekat

Langkah 1: Pembuatan:
Lakukan pemasangan komponen di selembar PCB kecil, solder tiap kaki komponennya seperti nampak di gambar rangkaian di bawah ini:

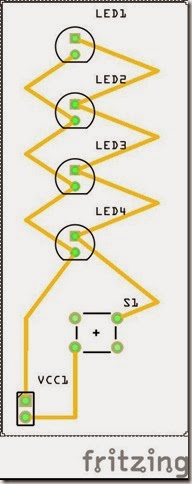

lampu-senter-mini-circuit
Langkah 2: Selesai
Lampu senter mini dengan bahan seadanya telah siap digunakan. Semoga bermanfaat artikel yang sederhana ini.
lampu-senter-mini

Sumber : http://ihsanelectro.blogspot.com/2014/01/cara-membuat-lampu-senter-mini.html#ixzz2vRSONUD0


Read More Add your Comment 0 comments


Membuat Lampu Emergency Led Luxeon (Rechargable)



Lampu Emergency LED Luxeon (high power led) memang sangat terang sekali bila dikegelapan malam saat padam lampu listrik. Selain nyala super terang, led luxeon hemat daya listrik, hanya dengan sebuah battery kering Li-Ion Nokia BL5C 3.7V/ 1800mA sudah mencukupi kebutuhan penerangan selama 3-5 jam (bila dicharge penuh).

lampu-emergency-led-luxeon-light
Cara membuatnya sangat mudah tidak membutuhkan keahlian atau kemahiran khusus elektronika, Alat dan bahan sangat mudah didapatkan. Silahkan perhatikan beberapa komponen di bawah ini:

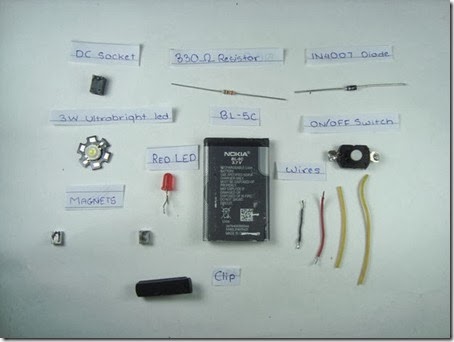

lampu-emergency-led-luxeon
  1. DC Socket
  2. Battery Nokia BL-5C
  3. Saklar
  4. HPL 3W 3.7V 350mA
  5. 1N4007 diode
  6. 330 ohm resistor
  7. LED Merah (sebagai indikator)
  8. Kabel secukupnya
  9. Magnet (untuk diletakkan dibagian belakang, akan menempel bila diletakkan vertikal di besi)
  10. Klip atau penjepit serbaguna
  11. Toples bekas buram ukuran kecil (wadah anti air)
Peletakkan bagian-bagian komponen di atas baterai
lampu-emergency-led-luxeon-2
Gambar rangkaian yang akan kita susun nantinya
lampu-emergency-led-luxeon-circuit
Pengerjaan pengkabelan telah selesai
lampu-emergency-led-luxeon-complete
Penjepit digunakan bila lampu emergency led ini akan ditaruh di tempat yang agak tinggi
lampu-emergency-led-luxeon-jepitan
Tempatkan ke dalam tupperware bila akan digunakan untuk keperluan di tempat yang berair. Selamat berkarya.

Sumber : http://ihsanelectro.blogspot.com/2014/01/membuat-lampu-emergency-led-luxeon.html#ixzz2vRRx8vZ5


Read More Add your Comment 0 comments


Lampu Led Cinta yang Romantis



Lampu Led Cinta yang Romantis

Kesan romantis muncul saat melihat lampu led cinta berbahan acrilyc, saat ruangan temaram led hiasan ini menyala dalam gelap dengan warna merah terang yang akan menambah suasana romantis. Pasangan suami-istri pasti akan sangat bahagia di temani lampu led cinta ini.
lampu-led-cinta-glow
Sumber listrik untuk menyalakan led merah romantis ini cukup kecil dari battery CR2032 3 volt, waktu nyala juga lebih panjang. Saat battery habis anda bisa menggantinya dengan battery baru dengan mudah.

Langsung saja kita ikuti langkah pembuatannya.
Langkah 1: ALat dan Bahan
  • 1 LED merah
  • 2 Resistor 16 ohm
  • 1 Battery CR2032 3V
  • 1 Switch
  • Lembaran acrylic
  • 2 skrup
  • Kabel secukupnya
Langkah 2: Pemotongan Acrylic
lampu-led-cinta
Langkah 3: Merakit Rangkaian
lampu-led-cinta-rangkaian
Langkah 4 : Selesailampu-led-cinta-layout
Semoga rangkaian lampu led cinta yang sederhana ini menambah kebahagian di rumah anda bersama keluarga tersayang. Selamat berkarya!

Sumber : http://ihsanelectro.blogspot.com/2014/02/lampu-led-cinta-yang-romantis.html#ixzz2vRRbmP4x


Read More Add your Comment 0 comments


SISTEM MINIMUM dan MIKROKONTROLER



Anda anak Elektro? Jika iya jawabannya, maka anda seharusnya mahir menggunakan sistem minimum untuk memprogram suatu mikrokontroler. Jika anda masih pemula atau malah tidak tahu sama sekali, wajib anda baca tulisan ini yang akan mengulas tentang mikrokontroler dan sistem minimum.
atmellllll
Mikrokontroler populer pertama dibuat oleh intel pada tahun 1976, yaitu mikrokontroler 8-bit intel 8748 yang termasuk keluarga MCS-48. Menurut KBWI (Kamus Besar Wikipedia Indonesia) mikrokontroler adalah sistem mikroposesor lengkap yang terkandung di dalam sebuah chip. Mikrokontroler berisi komponen pendukung
